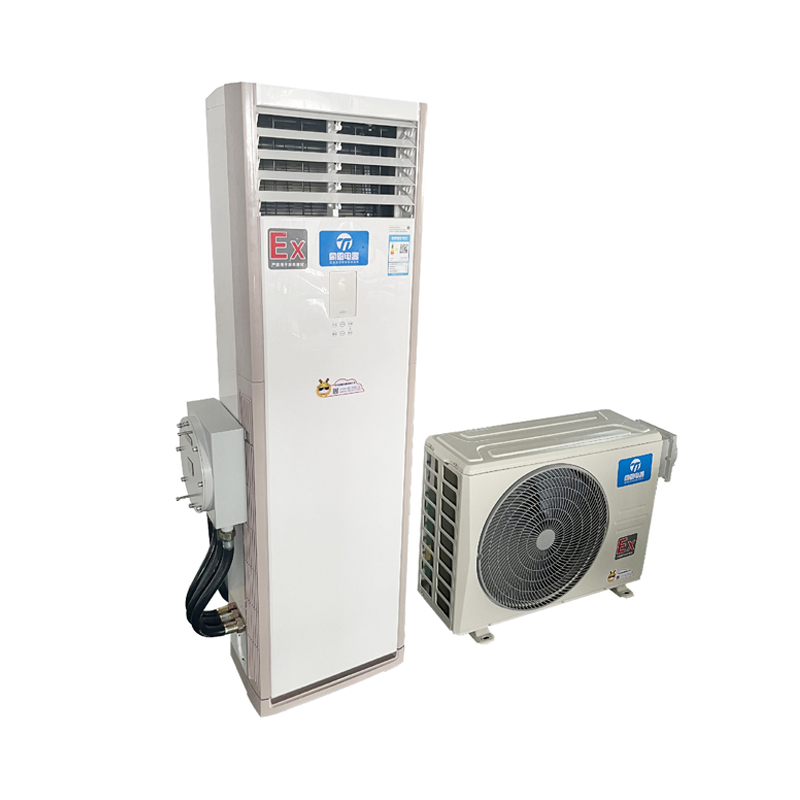

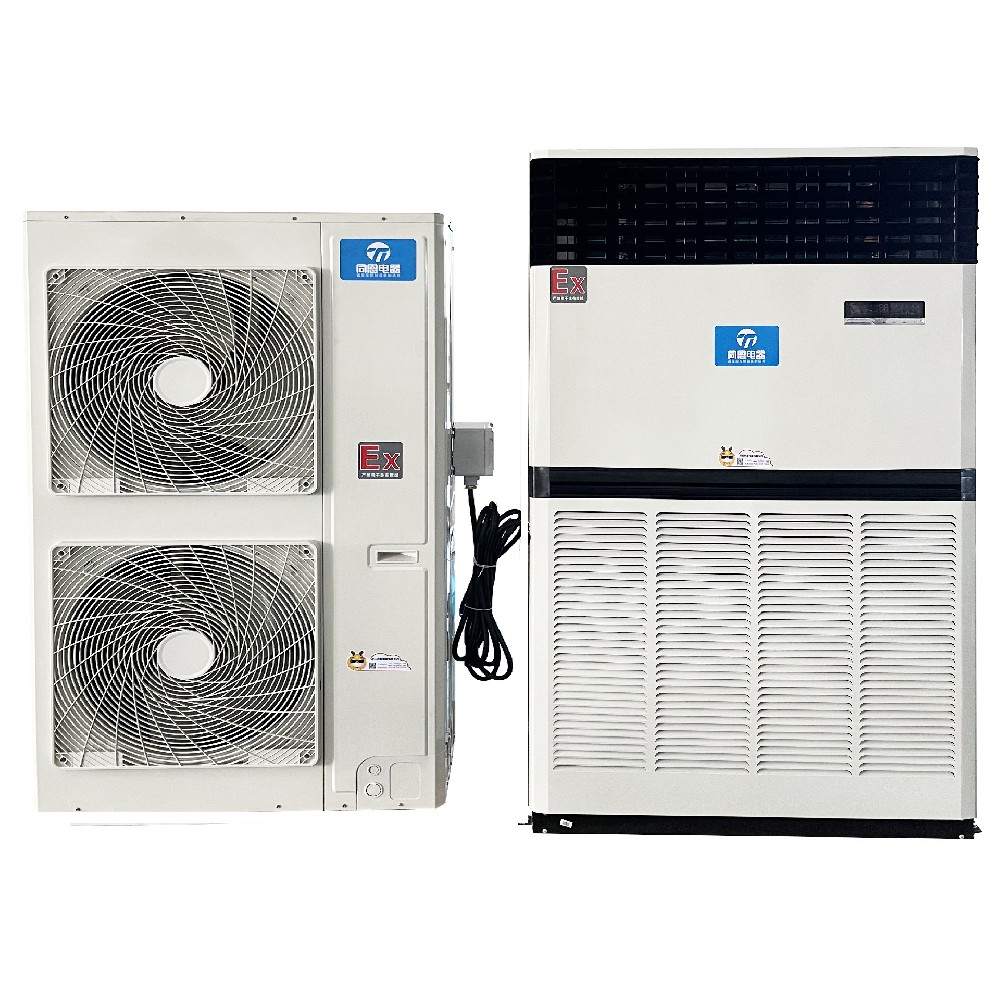

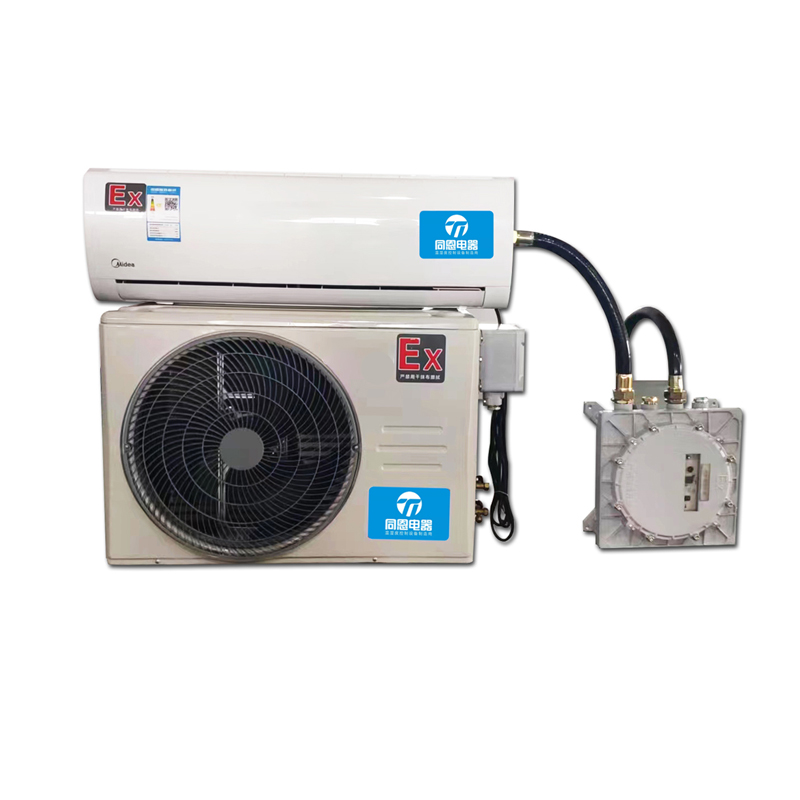

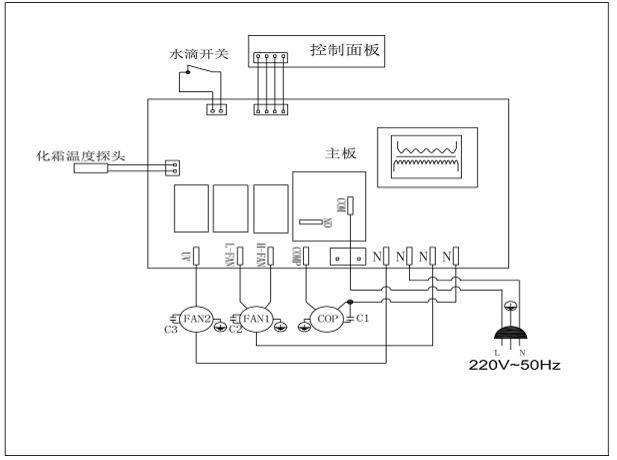

電氣原理圖

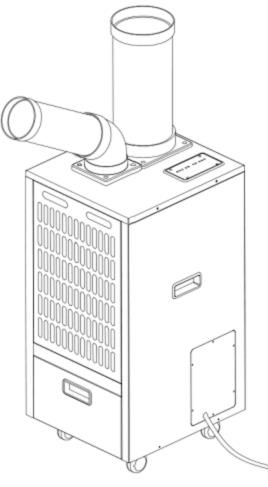

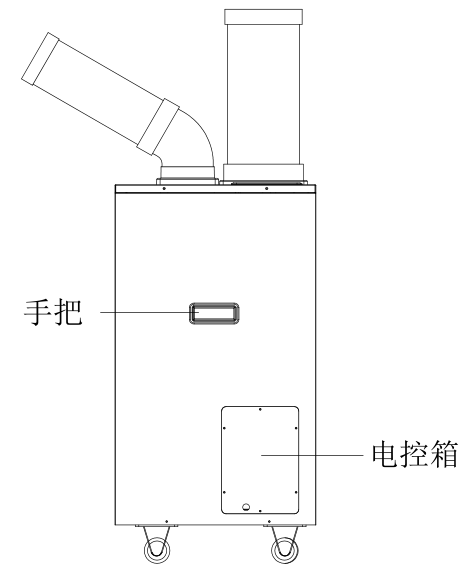

產品結構

安裝方法

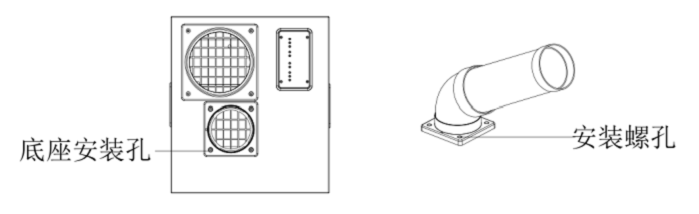

彎管座的安裝方法：取出頂蓋的4個螺釘，將彎管座對準頂蓋上的4個孔并旋轉到位（圖1）。

冷排冷風管的安裝方法：將冷排冷風管一頭的凸部對準彎管口的凹部往里插入，向左旋轉到位即可（見圖）。

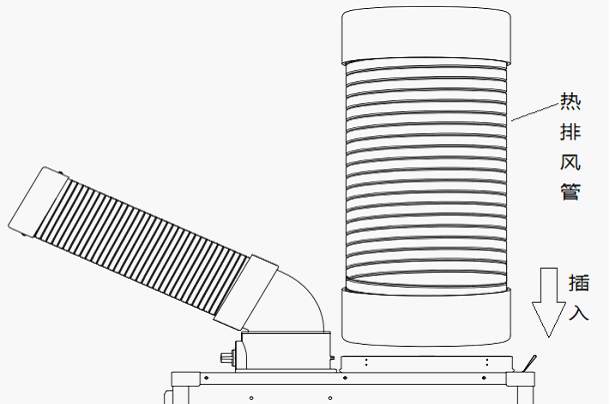

熱排風管的安裝方法：將排熱風管插入排熱口處，請務必安裝到位，以保證排熱風管穩定、牢固。

延長熱排風管的安裝方法（選配）

安裝延長管可將熱氣排到室外。

安請專業人員在墻壁上開孔安裝排熱管。

安請務必保證熱拍風管排熱暢通。

請勿將異物落入熱排風管中。

熱排風管的室外口部應設置防雨水倒灌裝置（或直接將口向下?lián)軓澮欢ǖ慕嵌龋?/span>

延長管的切斷方法

請按照所需的延伸長度，切斷延長管。

如圖所示，在想切斷的地方用一字螺絲刀或其他尖銳物將排風管從溝槽部分開，再用鉗子或剪刀截斷。

延長管連接的方法

將延長管套在排熱管的外部，擰緊端口，并使之粘住，

如有必要，使用固定膠帶固定。用粘結劑將延長排熱管的附屬管口固定住。

以上延伸熱排風管請專業人員對接，對接中請與公司技術評估后可操作性。務必使用者請在操作前與專業人員咨詢。
